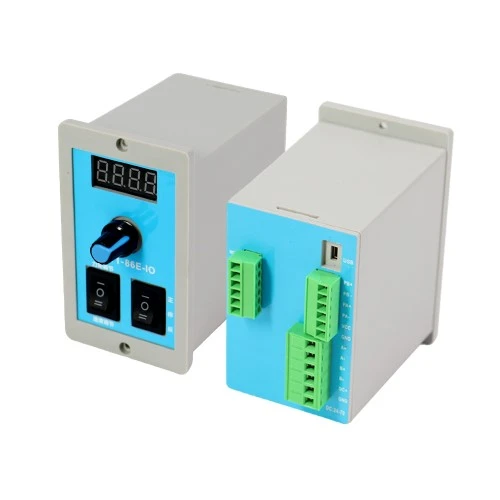

Vitès regilatè

Kontwolè vitès SCT1 a se yon regilatè vitès motè stepper, aplikab pou ekipman otomatik ti ak mwayen -tankou lojistik, twal ak machin likidasyon. Li opere sou DC 24V-70V ekipman pou pouvwa ak matche ak motè stepper ak 42-86 bride. Ekipe ak yon tib dijital 4-chif ak bouton ajisteman, li pèmèt règleman vitès ak koupl. Li sipòte kontwòl pi devan / ranvèse ak kòmanse-sispann atravè bouton panèl oswa siyal IO, karakteristik pwoteksyon ovèvoltaj ak undervoltage, epi li delivre ba vibrasyon ak operasyon bri ki ba.

Voye rechèch

Pwodwi Entwodiksyon

I. Pwodwi Entwodiksyon

Kontwolè vitès SCT1 se yon motè stepperregilatè vitès, aplikab a ti ak mwayen -ekipman otomatik tankou lojistik, twal ak machin likidasyon. Li opere sou DC 24V-70V ekipman pou pouvwa ak matche ak motè stepper ak 42-86 bride. Ekipe ak yon tib dijital 4-chif ak bouton ajisteman, li pèmèt règleman vitès ak koupl. Li sipòte kontwòl pi devan / ranvèse ak kòmanse-sispann atravè bouton panèl oswa siyal IO, karakteristik pwoteksyon ovèvoltaj ak undervoltage, epi li delivre ba vibrasyon ak operasyon bri ki ba.

II. Pwodwi Deskripsyon & Karakteristik

1. Prensip travay

Adopte yon nouvo -jenerasyon 32-bit DSP prensipal kontwòl chip, li resevwa siyal kontwòl ki soti nan switch baskile panèl oswa pò ekstèn IO ak pwodiksyon kondwi aktyèl pou opere motè stepper 2-faz louvri-. Itilizatè yo ka ajiste nivo pwodiksyon aktyèl la ak valè vitès atravè bouton an pou modifye koupl motè ak vitès wotasyon. Yon kous deteksyon vòltaj entegre kontwole opinyon pouvwa an tan reyèl epi deklannche pwoteksyon alam sou anomali. MINI USB debogaj pò a pèmèt itilizatè yo reekri paramèt ki kache ki gen ladan aktyèl maksimòm, vitès siperyè ak modèl motè atravè lojisyèl òdinatè siperyè, reyalize egzak règleman louvri-bouk nan vitès ak koupl.

SCT1 Speed Regulator

2. Avantaj pwodwi yo

SCT1-86 optimize pou adrese dezavantaj komen nan konkirans kontwolè vitès stepper nan dissipation chalè, konpatibilite, akor paramèt, mòd kontwòl, pwoteksyon sikwi, seri paramèt ak sèvis apre-lavant.

Segondè konpatibilite: Yon sèl chofè sipòte tout motè stepper 2-faz ak gwosè bride 42/57/60/86.

(1) Lajè ranje vòltaj opinyon DC 24-70V, konpatib ak ekipman pou pouvwa switch DC inivèsèl pou divès senaryo ekipman pou pouvwa.

(2)Bati-nan tib dijital 4-chif pou ajisteman paramèt vizyèl, sa ki pèmèt konfigirasyon rapid sou plas san yon òdinatè.

(3) Mòd kontwòl doub: switch panèl oswa siyal PLC IO pou kòmanse -sispann ak chanje direksyon, apwopriye pou tès manyèl pwototip ak liy pwodiksyon otomatik yo.

(4) Vibrasyon ki ba ak konsepsyon bri ki ba, ak doub ovèrvoltaj ak pwoteksyon fay undervoltage pou operasyon ki estab.

(5)Estrikti kontra ak bò-konsepsyon dissipation chalè ki monte pou enstalasyon fasil ak pèfòmans pri eksepsyonèl.

3. Matching Ekipman

(1) 42/57 ti motè stepper pou ekipman limyè-chaj;

(2) 86-bride motè stepper pou machin likidasyon, baryè pòtay, transporteurs lojistik ak machin twal;

(3)Ekipman ki mande sou sit-regleman vitès manyèl san deplwaman PLC;

(4) Liy pwodiksyon otomatik ak entegrasyon PLC, sipòte aksè siyal IO pou otomatik kòmanse, sispann ak kontwòl direksyon.

Speed Regulator Wiring Diagram

III. Matching Pwodwi pou Telefòn ak senaryo aplikasyon

1. Matching Pwodwi pou Telefòn

Konpatib ak motè stepper 2-faz nan 42/57/60/86 gwosè bride. Matche ak DC 24-70V switching ekipman pou pouvwa, tablo kontwòl PLC ak câbles siyal pwoteje. Lajman deplwaye nan lojistik entèlijan, twal, likidasyon ak ekipman baryè pòtay.

2. Senaryo aplikasyon

(1) Entelijan Depo ak Lojistik

Aplike nan klasman liy CONVEYOR, AGV tipòtrè, machin etikèt pasèl ak estasyon transfè leve nan depo lòt bò dlo. Koupl lajè -reglab li yo ak vitès ansanm ak mòd kontwòl doub sipòte debogaj pwototip manyèl ak koneksyon ak liy otomatik PLC lòt bò dlo. Vibrasyon ki ba ak operasyon trankil kostim operasyon depo ki dire lontan -, pandan y ap lajè DC 24-70V opinyon vòltaj adapte ak divès kalite solisyon DC aletranje.

(2) Tekstil ak machin koud

Itilize pou machin brode enfòmatik, machin tufting tapi ak estrikti kontwòl tansyon likidasyon fil. Ajisteman koupl -tan reyèl atravè bouton an estabilize tansyon fil; yon sèl-klike chanje sipòte 42/57/86 motè pou diferan modèl machin. Algorithm DSP a diminye Vibration pou anpeche devyasyon koud twal, ak pwoteksyon doub vòltaj fè fas ak fluctuations vòltaj nan anviwònman atelye.

(3) Ti likidasyon ak ekipman anbalaj

Machin likidasyon bobin, aparèy likidasyon fil, mini machin anbalaj zòrye ak mekanis traction ranpli mande koupl ki estab reglabl. 0–6000mA plen -kouran an kouvri chaj limyè ak lou, ak akor vizyèl tib dijital la pèmèt teknisyen lòt bò dlo modifye paramèt rapidman san òdinatè.

(4)Baryè pòtay ak pòt otomatik (makèt, faktori ak pakin nan Ewòp ak Amerik)

Baryè pou aksè otomatik yo, pousyè -prèv depo woule panno ak baryè wout deyò. Ekipman deyò fè fas a fluctuations vòltaj grav, bese pa opinyon nan vòltaj lajè ak pwoteksyon doub vòltaj; kòd fay pèmèt depanaj rapid. Reglabl kenbe aktyèl pèmèt pòtay manyèl pouse apre koupe pouvwa, ideyal pou operasyon deyò poukont li.

(5) Ti Automatisation Custom & Ekipman Pwosesis 3C

Senp dispanse machin, tipòtrè engraving machin, tab PCB debaz CONVEYOR ak zouti asanble eleman. Inivèsèl konpatibilite ak tout 42–86 motè stepper bride koupe depans envantè pou manifaktirè ekipman lòt bò dlo. Pò USB MINI a sipòte konfigirasyon paramèt pakèt atravè lojisyèl òdinatè siperyè pou komisyonin ekipman ekspòtasyon mas.
